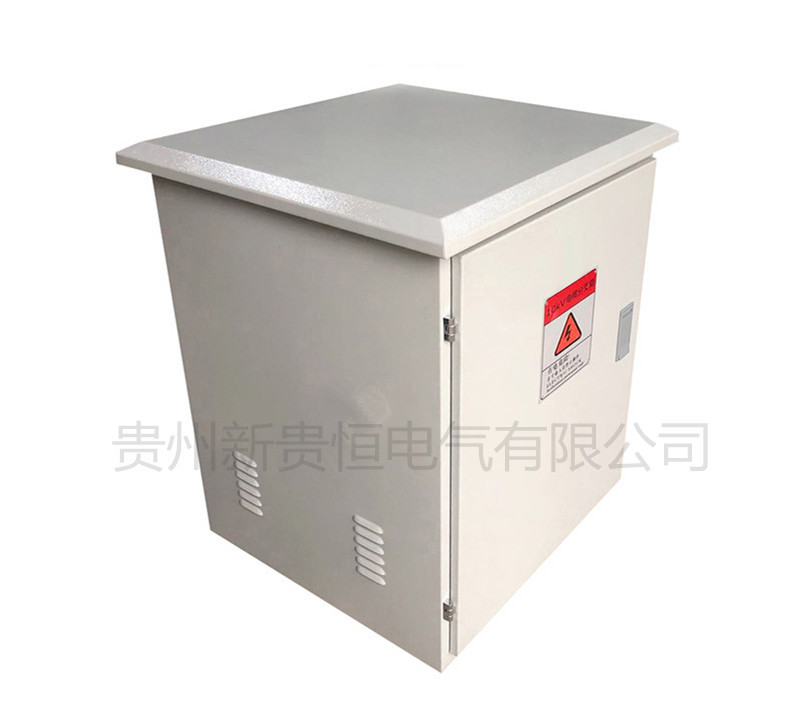

Описание продукта: Кабельная ответвительная коробка

Кабельная ответвительная коробка — это специализированное электрооборудование, предназначенное для разветвления, соединения и защиты сегментов силовых кабелей (преимущественно средневолтных 6–35 кВ, а также низковольтных до 1 кВ). Конструктивно выполнена в виде герметичного или полгерметичного корпуса, обеспечивающего надежную эксплуатацию в различных климатических и эксплуатационных условиях. Продукт играет ключевую роль в системах электроснабжения, позволяя организовать эффективное распределение электроэнергии без прерывания подачи, а также защищая контактные узлы от внешних неблагоприятных воздействий. Ниже представлено детальное описание продукта, включая технические параметры, особенности, область применения, материал и конструкцию, технологию производства, а также правила монтажа и эксплуатации.

1. Технические параметры

1. Номинальное напряжение: 6 кВ, 10 кВ, 20 кВ, 35 кВ (средневолтные модели); до 1 кВ (низковольтные модели); частота 50 Гц.

2. Номинальный ток: до 630 А (в зависимости от модели и сечения кабеля), отдельные модификации до 1250 А для промышленных нагрузок.

3. Критический ток короткого замыкания: 20–50 кА, время выдержки 1 с (для средневолтных моделей); 10–30 кА (для низковольтных).

4. Класс защиты: IP65–IP67 (по ГОСТ 14254-96) для открытых территорий; IP30–IP40 для помещений, обеспечивающий защиту от пыли и посторонних предметов.

5. Температурный диапазон эксплуатации: от -40 °C до +60 °C, относительная влажность до 95% при температуре +25 °C (с конденсацией).

6. Тип изоляции: эластичные силиконовые или эпоксидные компаунды, изоляционные пластины; изоляционное сопротивление не менее 1000 МОм при номинальном напряжении.

7. Количество фаз: 3 фазы (3P) или 3 фазы + нулевой провод (3P+N); количество входов/выходов: 1–2 входа, 2–6 выходов (в зависимости от конфигурации).

8. Типы подключаемых кабелей: трехжильные или пятижильные силовые кабели с сечением жил 16–400 мм².

2. Особенности и преимущества

1. Функциональность без прерывания электроснабжения: Уникальная конструкция позволяет выполнять разветвление кабелей без отключения сети, сокращая экономические потери от простоев.

2. Высокая герметичность: Многослойные уплотнения из силиконовой резины и герметичные вводы кабелей предотвращают проникновение влаги, пыли и агрессивных газов, обеспечивая долговечность контактных узлов.

3. Удобство монтажа и обслуживания: Модульная компоновка, стандартные крепления и доступ к контактным узлам через съемные панели позволяют выполнять работы без специального оборудования.

4. Механическая прочность и устойчивость к коррозии: Корпус выдерживает механические удары, вибрации и агрессивные среды (соленая атмосфера, промышленные выбросы) благодаря качественным материалам и антикоррозийной обработке.

5. Совместимость: Подходит для кабелей и стыковых элементов различных производителей, поддерживает интеграцию с системами дистанционного мониторинга (при наличии соответствующих модулей).

6. Безопасность: Наличие механических блокировок, индикаторов напряжения и защиты от случайного контакта с токосъемными частями обеспечивает безопасность обслуживания персоналом.

3. Область применения

1. Энергетические системы: Трансформаторные подстанции, линии передачи и распределения электроэнергии, сети энергетических компаний.

2. Промышленные предприятия: Заводы, металлургические комбинаты, химические и нефтеперерабатывающие предприятия, где требуется надежное разветвление кабелей в агрессивных условиях.

3. Городская инфраструктура: Освещение городских территорий, транспортные системы (метро, трамваи, автобусные парки), объекты коммунального хозяйства (водопровод, канализация, теплоснабжение).

4. Объекты с повышенными требованиями к надежности: Больницы, аэропорты, вокзалы, торговые центры, промышленные парки, где прерывание электроснабжения вызывает серьезные последствия.

5. Открытые территории и сельские районы: Лесные массивы, магистрали электроснабжения между населенными пунктами, сельскохозяйственные объекты.

4. Материал и конструкция

4.1 Материалы

1. Корпус: Из стеклопластика (SMC/DMC) — отличается высокой прочностью, устойчивостью к УФ-излучению и агрессивным средам; или алюминия — обеспечивает легкость и эффективное тепловыделение.

2. Уплотнительные материалы: Силиконовая или фторкаучуковая резина, устойчивая к температурным колебаниям и химическим веществам.

3. Изоляционные компоненты: Силиконовые компаунды, эпоксидные смолы, стеклопластиковые пластины — материалы с высокой изоляционной прочностью и долговечностью.

4. Контактные элементы: Медные наконечники и жгуты с серебряной или оловянной платировкой, обеспечивающие низкое сопротивление контакта и предотвращение окисления.

5. Вводы кабелей: Герметические гильзы из эластичных материалов, соответствующие диаметру кабеля.

4.2 Конструктивные модели

1. Простые разветвительные модели: Для прямого разветвления кабелей (1 вход/2–3 выхода), без дополнительных функций.

2. Модели с защитными устройствами: С автоматическими выключателями или предохранителями для защиты разветвленных цепей от перегрузок и коротких замыканий.

3. Модели с индикацией и сигнализацией: С индикаторами напряжения, сигнализацией аварий и модулями дистанционного мониторинга.

4. Модели для экстремальных условий: С усиленной герметичностью (IP67) и термостатическими системами, предназначенные для эксплуатации в северных регионах или агрессивных средах.

5. Технология производства

1. Проектирование: Разработка конструкторской документации с учетом требований ГОСТ 14254-96, ГОСТ 26851-86 и международных стандартов ИЕС 60529, ИЕС 61442, используя САПР-системы (AutoCAD, SolidWorks).

2. Производство корпуса: Литье стеклопластика под давлением (SMC-технология) или дробковое литье алюминия, обеспечивающее высокую точность размеров и прочность.

3. Антикоррозийная обработка: Для алюминиевых корпусов — анодирование или электростатическое порошковое окрашивание; для стеклопластиковых — нанесение защитного лака.

4. Монтаж компонентов: Установка контактных элементов, изоляционных блоков, уплотнений и вводов кабелей в чистых зонах с контролем пыли и влажности.

5. Герметизация: Заполнение внутренних полостей изоляционным компаундом, обеспечивающим полное покрытие контактных узлов и дополнительную герметичность.

6. Комплексное тестирование: Проверка герметичности (проверка под давлением или погружение в воду), измерение изоляционного сопротивления, тестирование на короткий замыкание, проверка класса защиты.

7. Контроль качества и упаковка: Финальный визуальный контроль, проверка соответствия документации, упаковка в защитные ящики для транспортировки.
