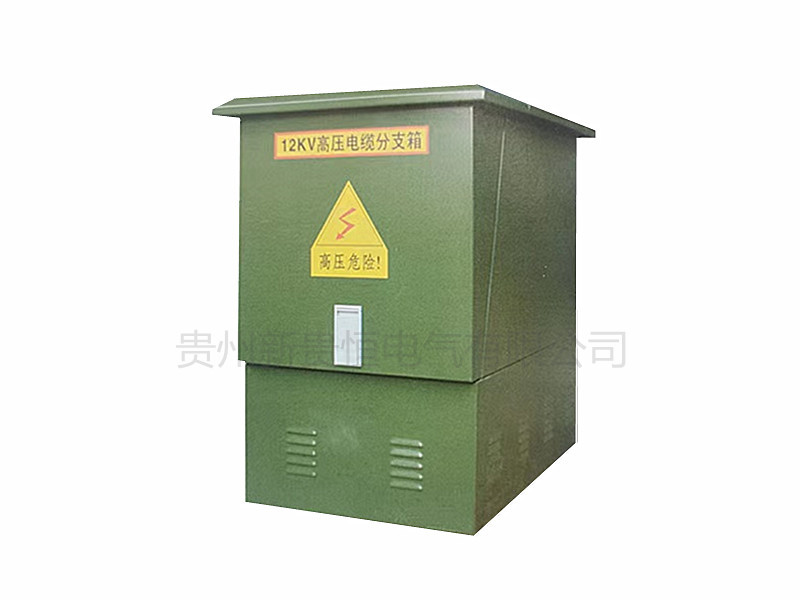

Ответвительная коробка высоковольтного кабеля В проекте прокладки кабельной сети распределительной сети напряжением 10 кВ серьезной проблемой стала замена большого количества ответвлений в исходных воздушных линиях распределительной сети экономичным, надежным и простым в обслуживании методом прокладки проводки. Появление кабельных ответвительных коробок полностью решило эту проблему, а их полностью изолированные и полностью герметичные характеристики значительно снижают частоту отказов линий, что делает их предпочтительным оборудованием для проектов кабельных распределительных сетей. Его простой, удобный и гибкий метод комбинированного подключения позволяет в некоторых ситуациях заменить кольцевой основной блок; при необходимости его можно закопать под землю и погрузить в воду, что позволяет сэкономить инвестиции в оборудование и кабели и повысить надежность электроснабжения. широко используется в коммерческих центрах, промышленных парках и густонаселенных городских районах. В зависимости от конструктивных форм и типов кабельных соединителей кабельные ответвительные коробки можно разделить на американские кабельные ответвительные коробки, европейские кабельные ответвительные коробки и кабельные ответвительные коробки с выключателями.

Американская кабельная ответвительная коробка

Американская кабельная ответвительная коробка是一种广泛应用于北美地区电力配网系统中的电缆化工设备，以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活，全绝缘、全密封等显著优点。按照额定电流一般可以分为600A主回路和200A分支回路两种。600A主回路采用旋入式螺栓固定连接；200A分支回路采用拔插式连接，且可以带负荷拔插。美式电缆分支箱所采用的电缆接头符合IEEE386标准。

Функции и особенности

Полностью изолированная и полностью герметичная конструкция, не требующая изоляционного расстояния, надежно обеспечивающая личную безопасность.

Пыленепроницаемый, устойчивый к наводнениям, устойчивый к коррозии и не требующий технического обслуживания, он может использоваться на открытом воздухе или погружаться в воду и подходит для любых суровых условий.

Комбинация чрезвычайно гибкая: входящие и исходящие ответвления проводов могут иметь до восьми направлений, что позволяет удовлетворить различные требования к проводке.

Небольшой размер, компактная конструкция, простая установка и удобное управление.

Электрический разъем ответвления на 200 А можно использовать в качестве выключателя нагрузки, подключать и отключать под нагрузкой и он имеет характеристики изолирующего выключателя.

Для быстрого обнаружения неисправностей кабеля можно подключить индикатор короткого замыкания.

На выбор доступны различные материалы корпуса: обычная сталь с зеленым в стиле милитари, зеркальная нержавеющая сталь, нержавеющая сталь с зеленым в стиле милитари и т. д.

Европейская кабельная ответвительная коробка

Европейская кабельная ответвительная коробка是近几年来广泛用于电力配网系统中的电缆化工程设备，它的主要特点是双向开门、利用穿墙套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电缆接头。

Функции и особенности：

Полностью изолирован, полностью герметичен, полностью защищен и при любых условиях эксплуатации.

Входящие и исходящие линии являются гибкими, и в реальных приложениях имеется до 8 ответвлений входящих и исходящих линий.

Защита от наводнения, загрязнения, росы, замерзания, коррозии.

Небольшой размер, компактная конструкция, простая установка и удобное управление.

Можно установить индикатор активности, чтобы предупредить оператора о том, что линия находится под напряжением.

Возможна установка переключателя SF6.

Для быстрого обнаружения неисправностей кабеля можно установить индикатор неисправности кабеля.

На выбор предлагаются различные материалы корпуса: обычная сталь с зеленым в стиле милитари, зеркальная нержавеющая сталь, нержавеющая сталь с зеленым в стиле милитари.

Кабельная ответвительная коробка кольцевой сети

Используемый выключатель представляет собой элегазовый переключатель сложной эксплуатации, который в настоящее время используется в шкафах кольцевой сети. Он может быть оснащен двухпозиционным выключателем SFL плюс заземляющим выключателем EL или трехпозиционным элегазовым выключателем нагрузки FLN36-12. Он может безопасно работать более 20 лет в нормальных условиях.

Входящие и выходные кабельные головки и изолирующие оболочки могут быть оснащены изоляцией обычного или усиленного типа. Оборудование может обеспечить полную герметичность, отсутствие открытых частей под напряжением, защиту от конденсации и пыли. Если вы выберете кабельные наконечники с усиленной изоляцией (готовые вставные кабельные наконечники из силиконовой резины), вы сможете добиться определенного уровня защиты от затопления.

Между выключателем и коробкой установлен «пятистойкий» механизм блокировки, а на входящих и исходящих линиях установлены высоковольтные устройства отображения сигналов реального времени, что делает обслуживание и эксплуатацию безопасными и надежными. Коробка изготовлена из пластины нержавеющей стали толщиной 2 мм, а внешняя поверхность окрашена в экологически чистый зеленый цвет или в цвет, указанный пользователем. Он имеет небольшой внешний вид, компактную структуру и небольшую площадь. Монтаж ответвительной коробки очень гибок и подходит для всех кабелей сечением 400 квадратных миллиметров и ниже. Ответвительная коробка с одним выключателем может иметь до двух входящих и семи исходящих соединений. Кабельные ответвительные коробки производства Qingdao Xinben Technology Co., Ltd. широко используются в системах кабельных сетей 10 кВ в городских промышленных парках, городских жилых районах, городских коммерческих центрах, горнодобывающих районах, на крупных предприятиях, таких как сталелитейная, автомобильная, нефтяная, химическая, цемент и другие случаи. Сеть подключена к распределительной сети и является идеальным оборудованием для преобразования городской сети.
