Описание продукта: Распределительный шкаф высокого напряжения

Распределительный шкаф высокого напряжения (РШВН) — это ключевое электрооборудование в системах распределения электроэнергии высокого напряжения (ВН), предназначенное для коммутации, распределения электроэнергии, защиты цепей и оборудования от перегрузок, коротких замыканий и других аварийных режимов. Оборудование обеспечивает безопасную и стабильную работу всей энергетической системы, является неотъемлемым элементом промышленных предприятий, жилых комплексов, инфраструктурных объектов и энергетических станций. Ниже представлено детальное описание продукта, включая технические параметры, особенности, область применения, материал и конструкцию, технологию производства, а также правила монтажа и эксплуатации.

1. Технические параметры (характеристики)

1. Номинальное напряжение: 6 кВ, 10 кВ, 12 кВ, 24 кВ (стандартные варианты, адаптированные к требованиям российских и международных стандартов; возможно изготовление по индивидуальным запросам с другими напряжительными классами).

2. Номинальный ток: 630 А, 1250 А, 1600 А, 2500 А (в зависимости от назначения шкафа и нагрузки электроэнергетической системы).

3. Критический ток короткого замыкания: 16 кА, 20 кА, 25 кА, 31.5 кА (время выдержки 1 с или 3 с), обеспечивая надежную защиту при аварийных режимах.

4. Класс защиты: IP40, IP54, IP65 (по ГОСТ 14254-96); IP40 — для помещений с сухим климатом и отсутствием пыли; IP54 и выше — для помещений с высокой влажностью, пылью или внешнего монтажа (с дополнительными защитными элементами).

5. Температурный диапазон эксплуатации: от -40 °C до +40 °C (для стандартных моделей); для экстремальных климатических условий — от -60 °C до +55 °C (с модификацией термостатических систем).

6. Тип изоляции: газовая (SF6), сухая (эпоксидная смола) или масляная (многофункциональная трансформаторная масло); газовая и сухая изоляция предпочтительны для объектов с повышенными требованиями к безопасности и экологии.

7. Скорость коммутации: автоматическая (с использованием автоматических выключателей) или ручная (для обслуживания и ремонта); поддержка интеграции с системами автоматического управления (АСУТП).

2. Особенности и преимущества продукта

1. Высокая надежность и безопасность: Использование высококачественных материалов и компонентов (изоляционные материалы класса F, медные проводники, герметичные соединения) обеспечивает устойчивую работу в длительной эксплуатации. Наличие защитных устройств (ослабители напряжения, токоограничивающие резисторы, сигнальные системы аварий) предотвращает повреждение оборудования и риски для персонала.

2. Компактность и модульность: Конструктивное решение основано на модульном принципе, что позволяет оптимизировать занимаемое пространство и легко расширять функционал шкафа (добавление новых модулей коммутации или защиты). Компактные размеры удобны для монтажа в помещениях с ограниченным пространством (например, в технических подвалах жилых домов или небольших промышленных цехов).

3. Экологичность и безопасность окружающей среды: Модели с газовой изоляцией (SF6) оснащены герметичными камерами, предотвращающими выброс газа в атмосферу; модели с сухой изоляцией не содержат токсичных или горючих материалов, соответствуют современным экологическим требованиям.

4. Удобство обслуживания: Дизайн шкафа обеспечивает свободный доступ ко всем узлам для диагностики, ремонта и замены компонентов (открывание дверей с фиксацией, разъединимые панели, маркировка узлов). Наличие индикаторов работы (световые и звуковые сигналы) позволяет оперативно выявлять неисправности.

5. Совместимость с системами автоматизации: Поддержка подключения к системам дистанционного управления и мониторинга (СРМ), что позволяет контролировать параметры работы шкафа (напряжение, ток, температура) в реальном времени и выполнять дистанционные команды (включение/выключение цепей).

3. Область применения

1. Промышленные предприятия: Заводы (машиностроение, металлургия, химическая промышленность), энергетические станции (ТЭС, ГЭС, СЭС), котельные и тепловые сети — для распределения электроэнергии между производственными линиями и защитой промышленного оборудования.

2. Жилищные комплексы: Многоэтажные дома, коттеджные поселки, жилые массивы — для распределения электроэнергии от центральной подстанции к квартирам или домам, защиты жилых сетей от перегрузок.

3. Инфраструктурные объекты: Дороги (светофоры, дорожное освещение), аэропорты, станции метро, вокзалы, больницы, школы, торговые центры — для обеспечения бесперебойного снабжения электроэнергией критически важных систем.

4. Объекты энергетики возобновляемых источников: Солнечные электростанции (СЭС), ветряные электростанции (ВЭС) — для коммутации и распределения электроэнергии, полученной от генераторов, и интеграции в общую энергетическую сеть.

5. Промышленные зоны и свободные экономические зоны: Для новых инвестиционных проектов, где требуется надежная и современная система распределения электроэнергии.

4. Материал и конструкция (модели)

4.1 Материалы

1. Корпус: Из холоднокатаной стали толщиной 2-3 мм (для внутреннего монтажа) или 3-5 мм (для внешнего монтажа); поверхность обрабатывается антикоррозийным покрытием (цинкование или фосфатирование) с последующим静电喷涂 порошковым лакиром (цвет RAL 7035 — серый, или по запросу клиента). Это обеспечивает высокую устойчивость к коррозии, механическим повреждениям и влажности.

2. Изоляционные компоненты: Эпоксидная смола (для сухой изоляции), газ SF6 (для газовой изоляции), высококачественная трансформаторная масло (для масляной изоляции); все материалы сертифицированы и соответствуют требованиям ГОСТ и ИЕС (Международной электротехнической комиссии).

3. Проводники и соединения: Медные или алюминиевые проводники с высокой электропроводностью; соединения выполнены с использованием клемм и соединительных деталей из стали или бронзы, обеспечивающих надежное контактное соединение.

4. Двери и панели: Герметичные двери с уплотнительными материалами (резина или силикон) для обеспечения класса защиты; панели оборудуются замками с ключом для предотвращения несанкционированного доступа.

4.2 Конструктивные модели

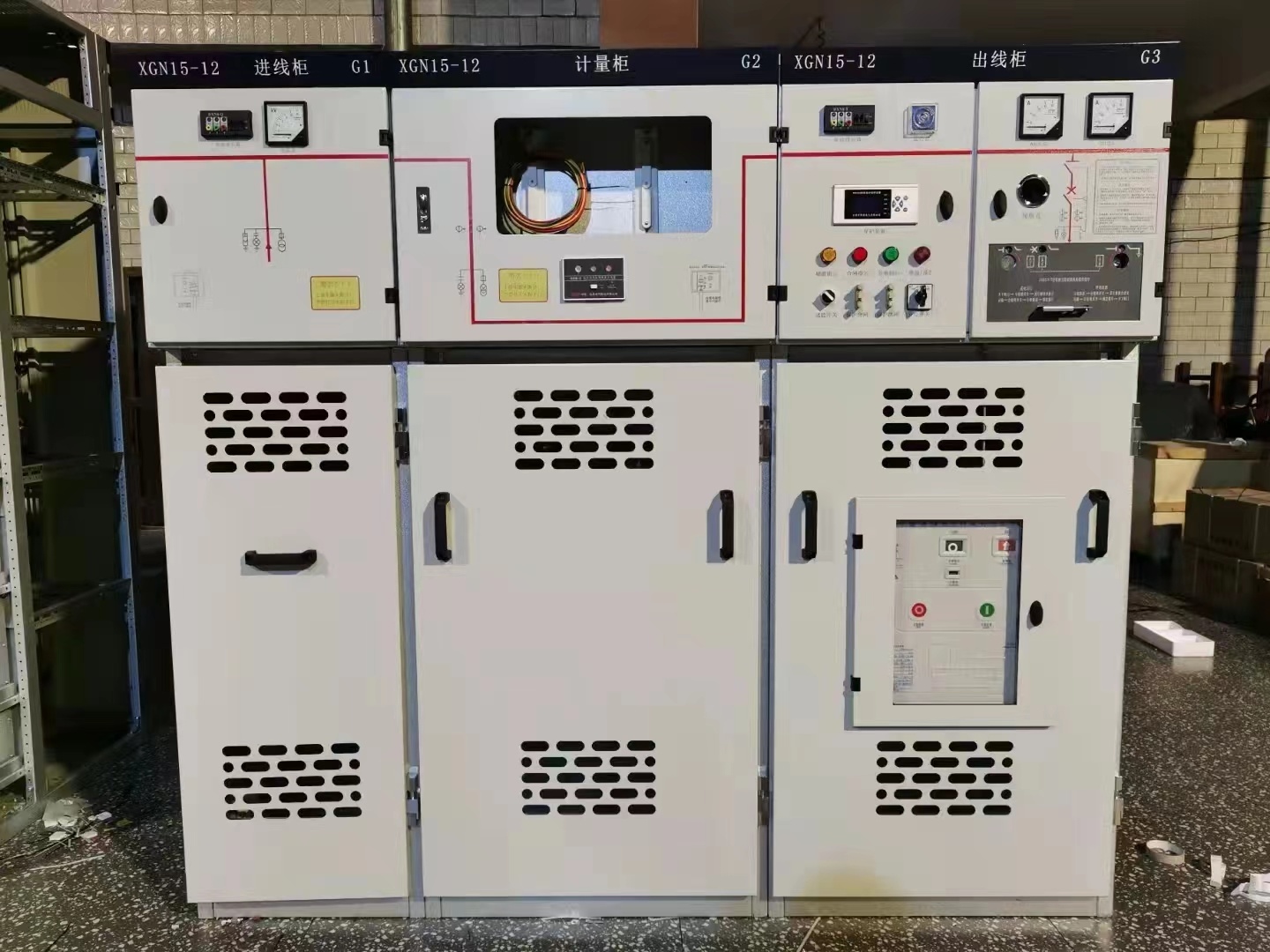

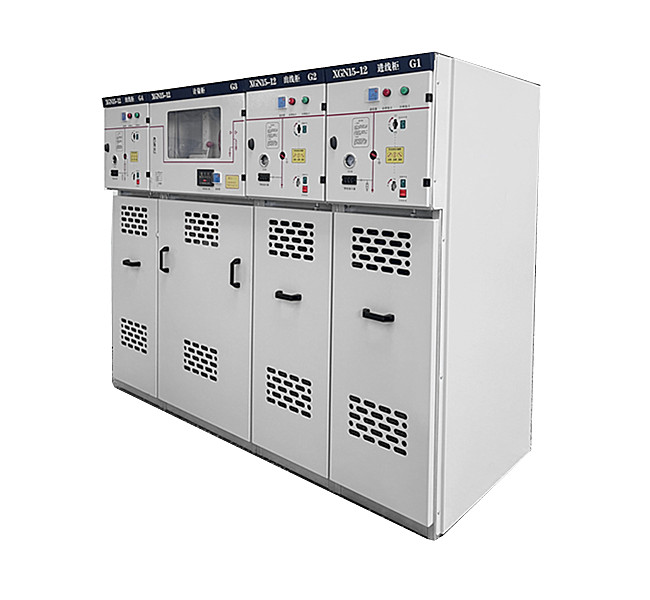

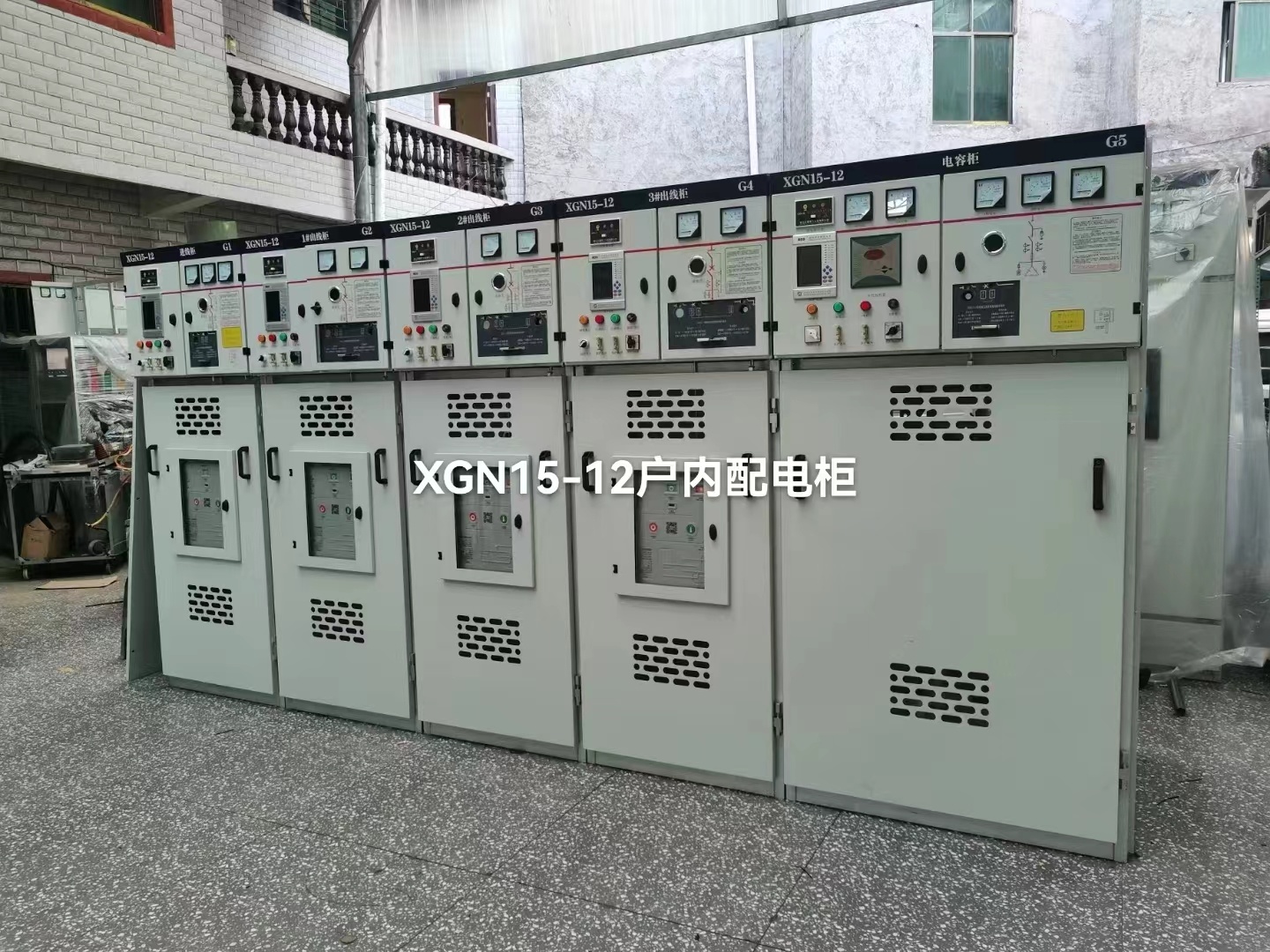

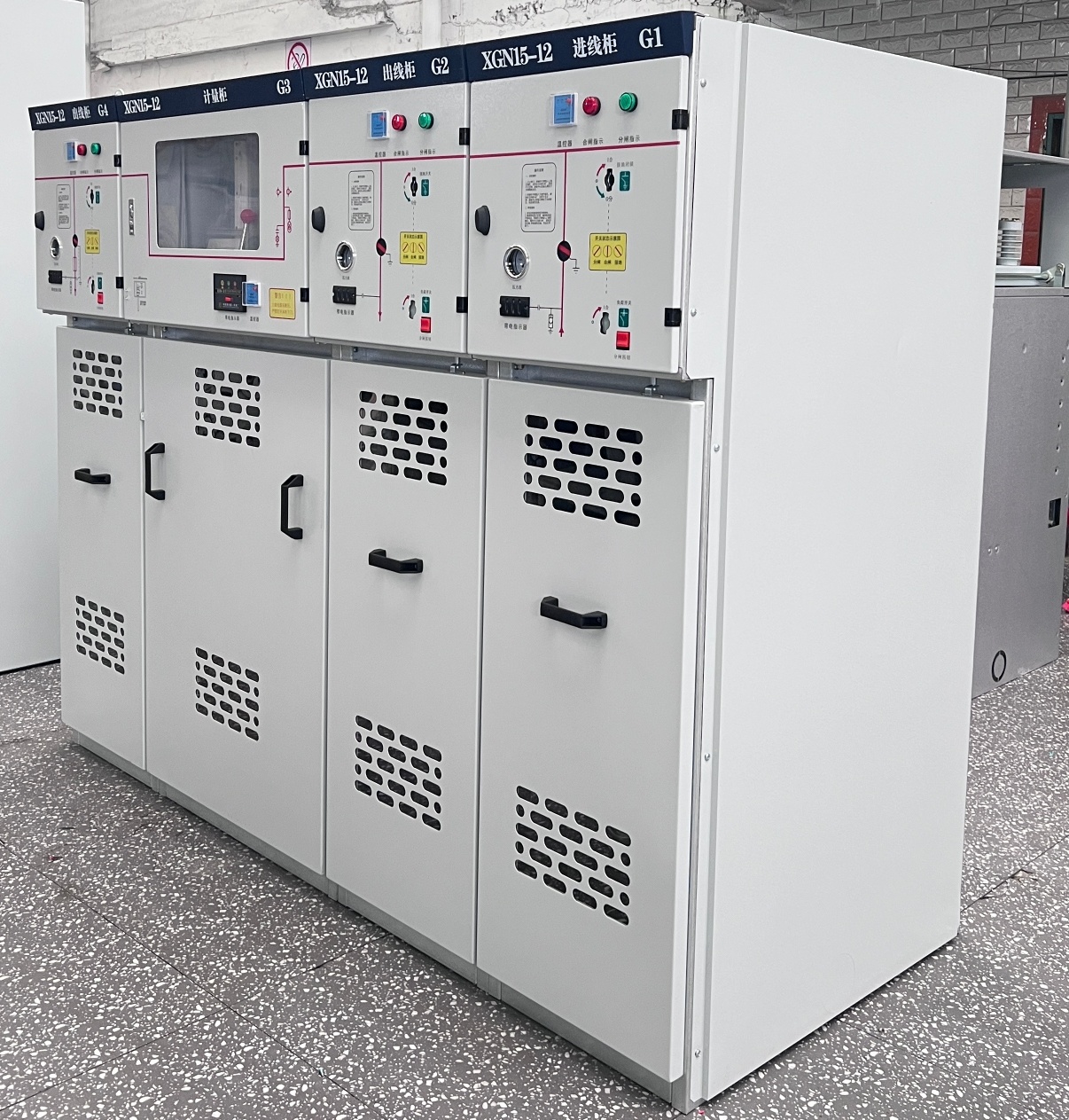

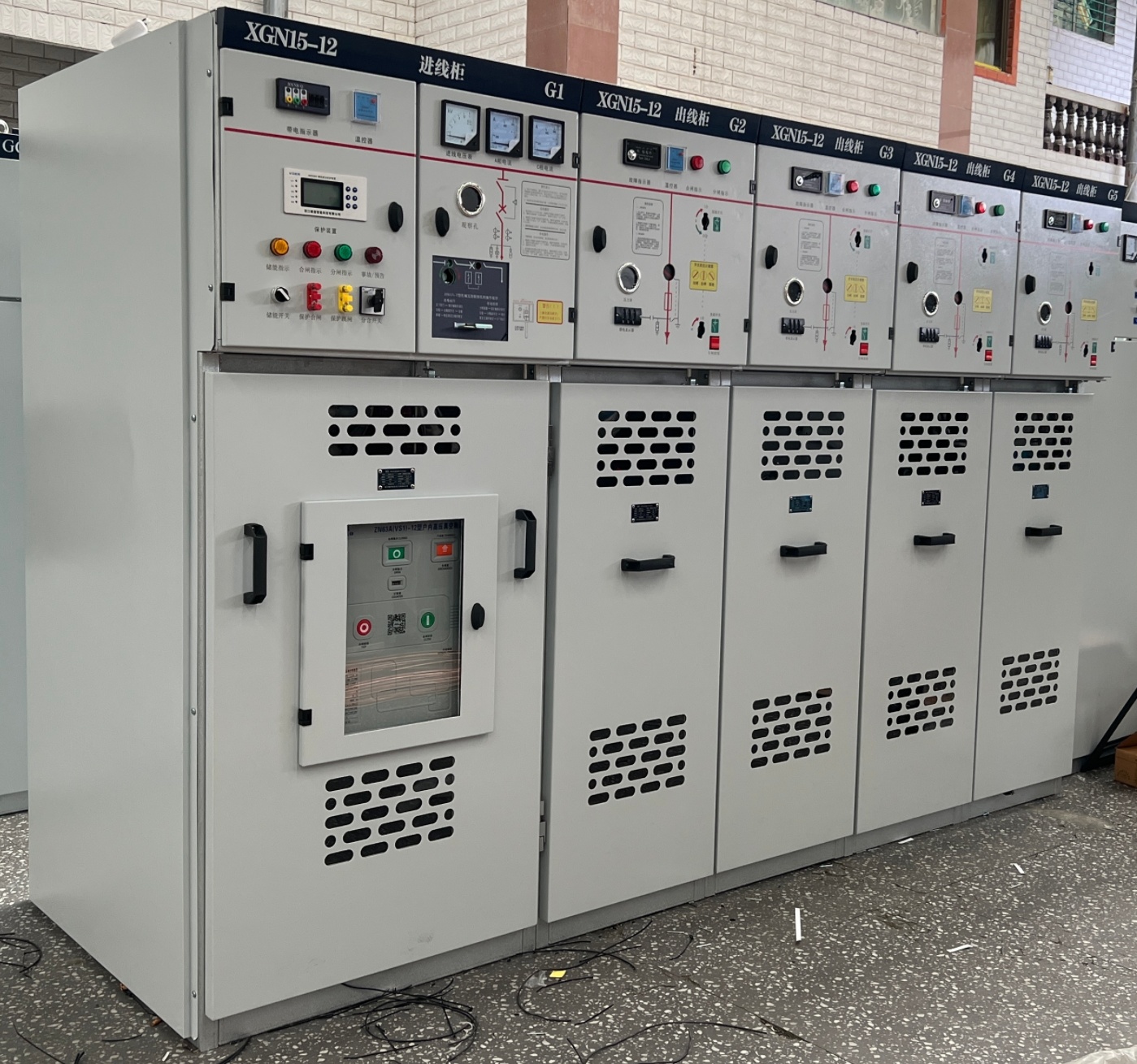

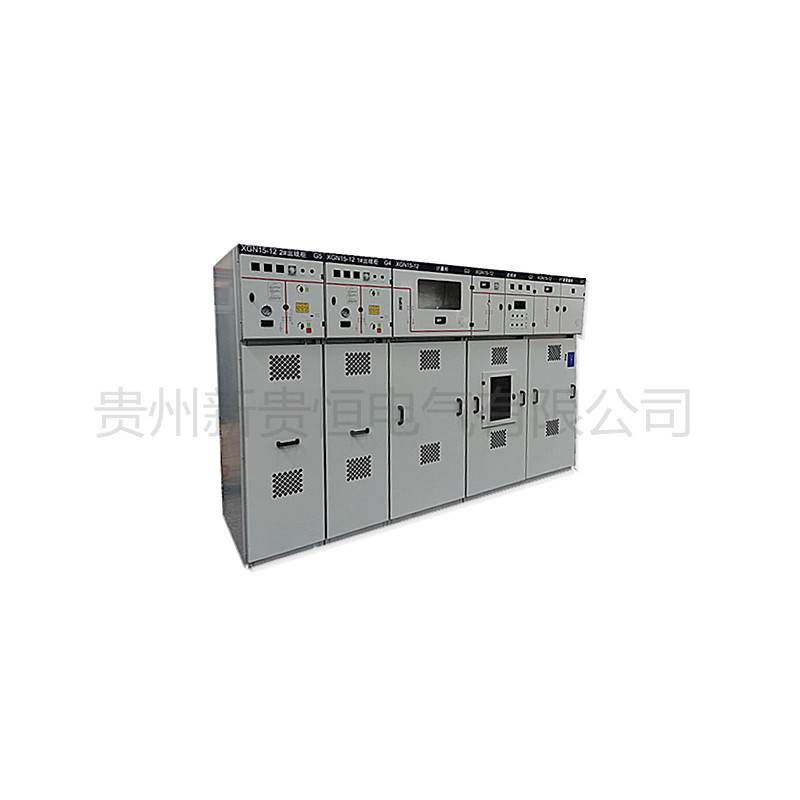

1. Модели для внутреннего монтажа: Типы XGN15-12, KYN28-12 (газовая изоляция), GG-1A (сухая изоляция) — компактные, предназначенные для помещений с контролируемым климатом (подстанции, технические комнаты).

2. Модели для внешнего монтажа: Типы ZW32-12, HXGN-12 — с усиленным корпусом, классом защиты IP54 и выше, оборудованы термостатическими системами для поддержания оптимальной температуры внутри шкафа в холодное время года.

3. Модулируемые модели: Состоят из нескольких стандартных модулей (модуль коммутации, модуль защиты, модуль автоматики), которые могут быть сочетаны в зависимости от требований проекта. Это позволяет снизить затраты на персонализацию и ускорить монтаж.

4. Шкафы с газовой изоляцией (GIS): Компактные модели, где все высоковольтные компоненты размещены в герметичной камере с газом SF6. Идеальны для объектов с ограниченным пространством и высокими требованиями к безопасности.

5. Технология производства

1. Проектирование и инженерия: Разработка конструкторской документации (чертежи, спецификации) с учетом требований клиента и стандартов (ГОСТ, ИЕС). Использование современных САПР-систем (AutoCAD, SolidWorks) для оптимизации конструкции и проверки на прочность.

2. Производство корпуса: Разрез листов стали на ЧПУ-станках (плазмогазовая резка, лазерная резка) с высокой точностью; гибка листов на бетонирующих станках; сварка компонентов на автоматических и полуавтоматических сварочных станках (МАГ- сварка, ТИГ- сварка) с контролем качества швов.

3. Антикоррозийная обработка: Фосфатирование или цинкование поверхности корпуса для защиты от коррозии; последующее сушка в печах при температуре 120-150 °C.

4. Покраска: Электростатическое порошковое окрашивание; сушка лака в печах при температуре 180-200 °C, что обеспечивает прочность и устойчивость покрытия.

5. Монтаж компонентов: Установка изоляционных элементов, проводников, коммутационных устройств (выключателей, разъединителей), защитных устройств (реле, автоматики) и систем автоматики. Монтаж выполняется квалифицированным персоналом в чистых зонах с контролем влажности и пыли.

6. Комплексное тестирование: На этапе производства шкафы проходят ряд испытаний: проверка изоляционной прочности (импульсное напряжение, ток утечки), проверка работоспособности коммутационных и защитных устройств, тестирование на короткий замыкание, проверка герметичности (для газовых моделей), проверка класса защиты. Все испытания документируются в протоколах.

7. Упаковка и доставка: Шкафы упаковываются в деревянные ящики или стрейч-пленку для защиты от механических повреждений и пыли во время транспортировки. Доставка осуществляется специализированным транспортом с учетом габаритов и веса оборудования.

6. Правила монтажа и эксплуатации

6.1 Монтаж

1. Подготовка места монтажа: Место должно быть сухим, чистым, свободным от препятствий; пол должен быть прочным, чтобы выдерживать вес шкафа (от 200 кг до 1000 кг в зависимости от модели). Для внешнего монтажа необходимо обеспечить дренаж для удаления воды и защиту от прямых солнечных лучей (при необходимости).

2. Фиксация корпуса: Шкафы фиксируются к полу или стенам с использованием анкеров или болтов для предотвращения смещения при эксплуатации или вибрациях.

3. Подключение проводников: Подключение высоковольтных и низковольтных проводников выполняется квалифицированным персоналом с использованием специализированного инструмента. Необходимо соблюдать требования к изоляции и контактному соединению; после подключения проводники должны быть закреплены для предотвращения нагрузки на соединения.

4. Тестирование после монтажа: Проверка изоляционной прочности, работоспособности защитных и автоматических систем, проверка соединений на нагрев (при пуске на минимальную нагрузку). В случае выявления неисправностей выполняется их устранение перед полным пуском в эксплуатацию.

6.2 Эксплуатация

1. Регулярный осмотр: Ежемесячный визуальный осмотр корпуса (отсутствие повреждений, коррозии), индикаторов работы (световые сигналы), уплотнений (отсутствие утечек). Ежегодный детальный осмотр с измерением параметров (ток, напряжение, температура узлов) с использованием диагностического оборудования.

2. Обслуживание изоляционных компонентов: Для моделей с газовой изоляцией — контроль давления газа SF6 (ежеквартально); при падении давления выполняется поиск и устранение утечек, пополнение газа. Для моделей с сухой изоляцией — контроль состояния эпоксидных компонентов (отсутствие трещин, пыли).

3. Устранение аварий: При возникновении аварий (краткое замыкание, перегрузка) шкаф автоматически отключает поврежденную цепь. После устранения причины аварии выполняется проверка защитных устройств и тестирование перед повторным пуском в эксплуатацию.

4. Персонал: Операция и обслуживание шкафа должны выполняться только квалифицированным персоналом с соответствующими разрешениями; персонал должен использовать индивидуальные средства защиты (ИЗО) — перчатки, очки, защитные ботинки.

5. Документация: При эксплуатации необходимо хранить конструкторскую документацию, протоколы испытаний, журналы обслуживания и ремонта для контроля состояния оборудования и соблюдения требований регламентов.

7. Соответствие стандартам

Распределительные шкафы высокого напряжения полностью соответствуют требованиям российских стандартов (ГОСТ 14254-96 «Шкафы и панели электрические. Общие технические условия», ГОСТ 27156-87 «Выключатели высокого напряжения. Общие технические условия») и международных стандартов ИЕС (IEC 62271-202 «Шкафы для оборудования высокого напряжения»). Продукция сертифицирована по системе ГОСТ Р, имеет свидетельства о государственной регистрации и соответствует требованиям безопасности и экологии.

Распределительный шкаф высокого напряжения является надежным, безопасным и современным решением для систем распределения электроэнергии высокого напряжения. Благодаря продуманной конструкции, высококачественным материалам и строгим требованиям к производству, он обеспечивает бесперебойную работу энергетических систем в различных условиях эксплуатации, соответствуюя всем современным требованиям промышленности и инфраструктуры.
