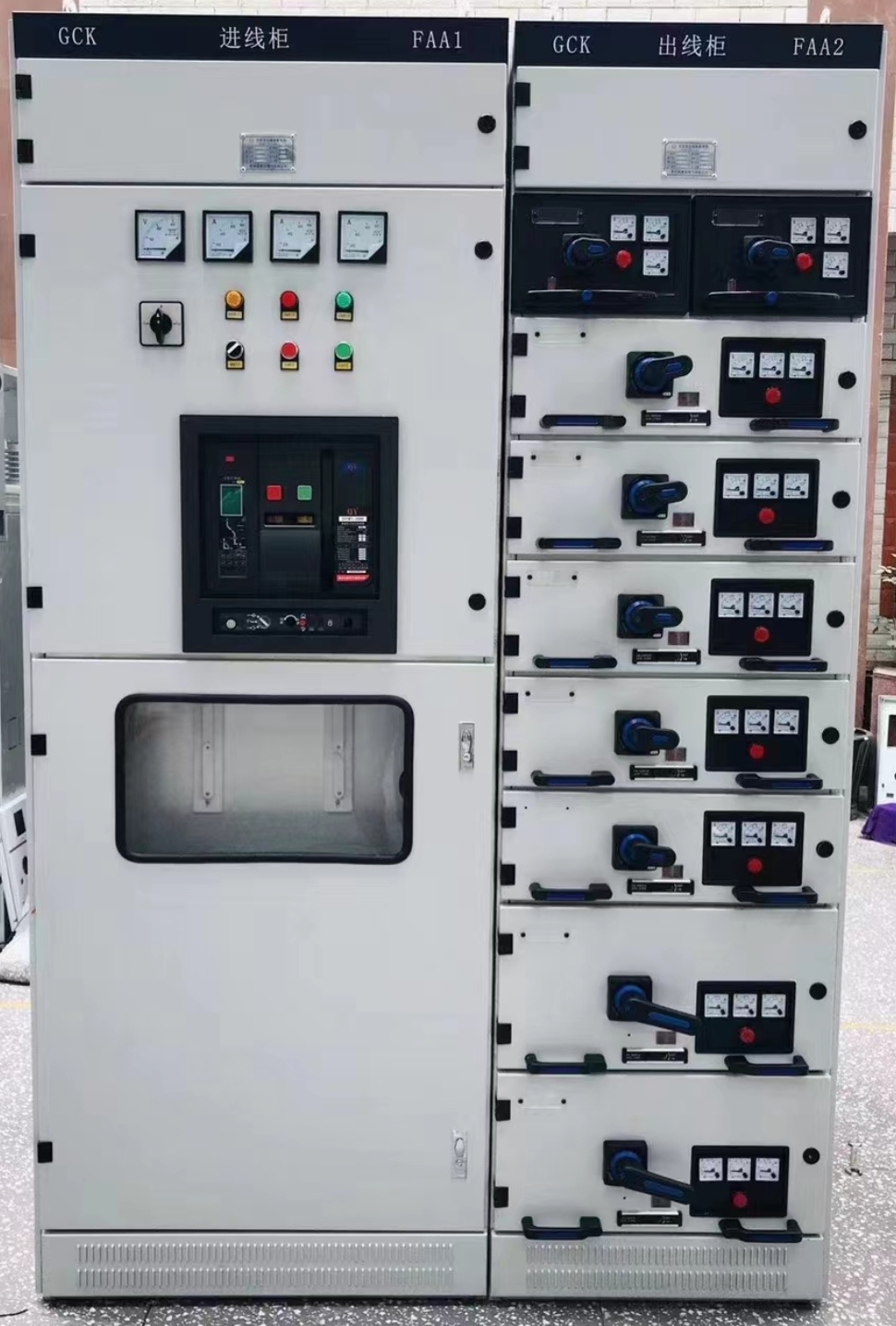

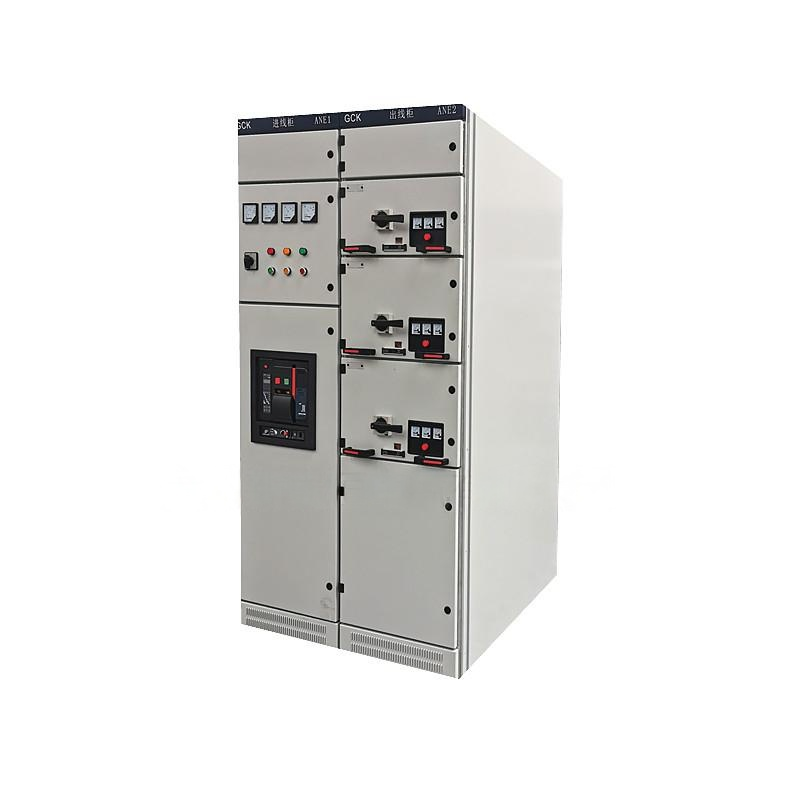

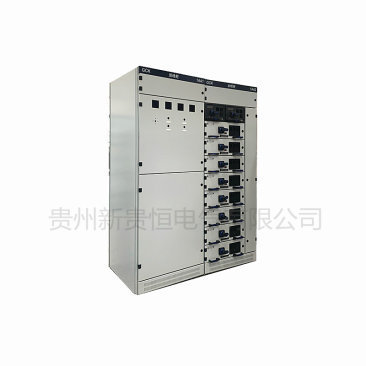

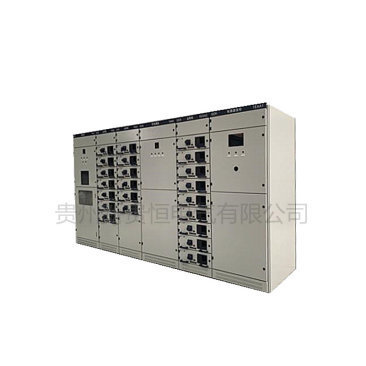

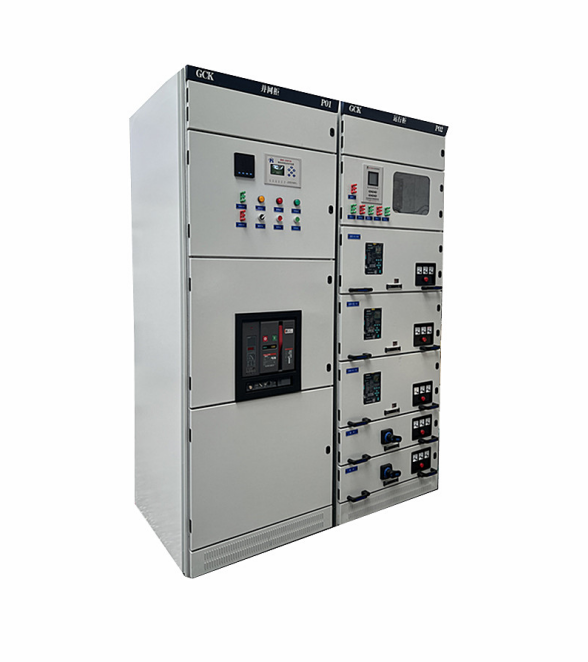

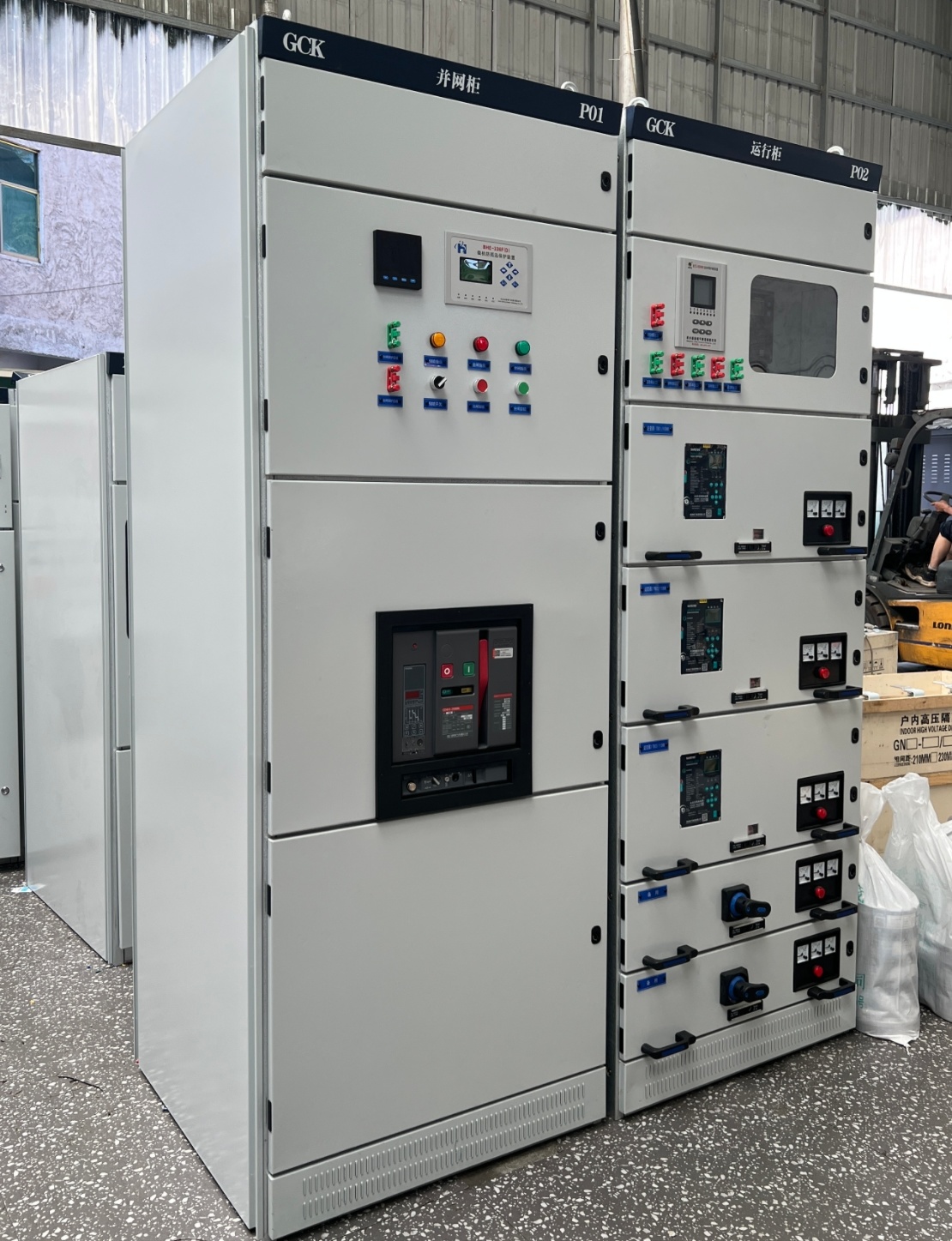

Описание продукта: Выдвижной шкаф низкого напряжения GCK

Выдвижной шкаф низкого напряжения GCK (далее — ВШНВ GCK) является современным модульным электрооборудованием класса напряжения до 1 кВ, предназначенным для распределения электроэнергии, коммутации цепей, защиты электроприборов и производственных механизмов от перегрузок, коротких замыканий, неправильной фазной последовательности и других аварийных режимов. Ключевая конструктивная особенность — выдвижные ящики-компартаменты, которые позволяют обслуживать и ремонтировать компоненты без полного отключения всей системы электроснабжения. Благодаря высокой надежности, расширяемости и удобству эксплуатации, ВШНВ GCK широко используется в промышленности, гражданской инфраструктуре и энергетических проектах. Ниже представлено детальное описание продукта, включая технические параметры, особенности, область применения, материал и конструкцию, технологию производства, а также правила монтажа и эксплуатации.

1. Технические параметры (характеристики)

1. Номинальное напряжение: 380 В/220 В, 50 Гц (сетевое напряжение); допустимое отклонение напряжения ±10% от номинального.

2. Номинальный ток главной шины: 630 А, 1000 А, 1600 А, 2500 А, 4000 А (в зависимости от модели и сечения шины, изготовленной из меди или алюминия).

3. Номинальный ток выдвижных ящиков: 10 А, 16 А, 25 А, 40 А, 63 А, 100 А, 160 А, 250 А, 400 А, 630 А (многообразие вариантов позволяет гибко подобрать конфигурацию под конкретные нагрузки).

4. Критический ток короткого замыкания: 30 кА, 50 кА, 80 кА (время выдержки 1 с), обеспечивая эффективную защиту оборудования и электросетей при аварийных режимах.

5. Класс защиты: IP30, IP40, IP54 (по ГОСТ 14254-96); IP30 — для сухих помещений с минимальной пыльностью; IP40 и IP54 — для помещений с повышенной пыльностью, влажностью или внешнего монтажа (с дополнительными защитными элементами).

6. Температурный диапазон эксплуатации: от -25 °C до +40 °C; относительная влажность не более 90% при температуре +25 °C (без конденсации).

7. Тип изоляции: сухая, на основе эпоксидных смол, стеклопластика и полиамидов; изоляционное сопротивление не менее 100 МОм при напряжении 500 В постоянного тока.

8. Количество фаз: 3 фазы + нулевой провод (3P+N), 3 фазы + нулевой провод + защитный провод (3P+N+PE) — стандартные конфигурации, соответствующие требованиям современных электросетей.

9. Интеграция с системами автоматики: Поддержка подключения к системам автоматического управления (АСУТП), системам дистанционного мониторинга (СРМ) и сигнализации аварий, что обеспечивает возможность контроля параметров в реальном времени.

2. Особенности и преимущества продукта

1. Выдвижная обчатая конструкция: Каждый функциональный модуль размещается в выдвижном ящике, что позволяет выполнять обслуживание, ремонт или замену компонентов без отключения всей электросистемы. Это значительно сокращает время простоя и повышает надежность снабжения электроэнергией.

2. Высокая надежность и безопасность: Использование высококачественных компонентов (автоматические выключатели, реле защиты, изоляционные материалы класса V0) и продуманных блокировок (механических и электрических) предотвращает несанкционированное открытие ящиков при напряжении и неправильную операцию. Герметичные соединения и антикоррозийная обработка корпуса повышают долговечность оборудования.

3. Модульность и расширяемость: Стандартные размеры выдвижных ящиков и унифицированные крепления позволяют легко увеличивать количество модулей и расширять функционал шкафа (добавление модулей метража, автоматики, сигнализации). Это снижает затраты на модернизацию систем электроснабжения.

4. Компактность: Оптимизированный дизайн снижает занимаемое пространство по сравнению с традиционными шкафами низковольтного. Особенно актуально для объектов с ограниченным пространством (жилые дома, небольшие промышленные цеха, технические подвалы).

5. Удобство обслуживания: Открытый доступ к компонентам через выдвижные ящики, ясная маркировка узлов и индикаторы работы обеспечивают удобство диагностики и устранения неисправностей. Не требуется использование специального инструмента для снятия и установки ящиков.

6. Совместимость с компонентами различных производителей: Стандартные размеры и интерфейсы обеспечивают совместимость с электрооборудованием ведущих российских и иностранных производителей (ABB, Siemens,施耐德电气 и др.), что расширяет возможности выбора компонентов.

7. Экологичность: Не содержат токсичных, горючих или опасных для окружающей среды материалов. Все компоненты соответствуют современным экологическим требованиям и могут быть утилизированы после срока службы.

3. Область применения

1. Промышленные предприятия: Заводы (машиностроение, металлургия, химическая, текстильная, пищевая промышленность), энергетические станции (ТЭС, ГЭС, СЭС), котельные — для распределения электроэнергии между производственными линиями, защиты станков, конвейеров, насосов, компрессоров и других промышленных механизмов.

2. Жилищные комплексы: Многоэтажные дома, коттеджные поселки, жилые массивы — для распределения электроэнергии от трансформаторной подстанции к квартирам или домам, защиты жилых сетей от перегрузок и коротких замыканий, а также для подключения общих услуг (освещение, лифты, насосы, кондиционирование).

3. Инфраструктурные объекты: Торговые центры, отели, больницы, школы, университеты, аэропорты, станции метро, вокзалы — для обеспечения бесперебойного снабжения электроэнергии критически важных систем (медицинское оборудование, системы пожаротушения, освещение, безопасность).

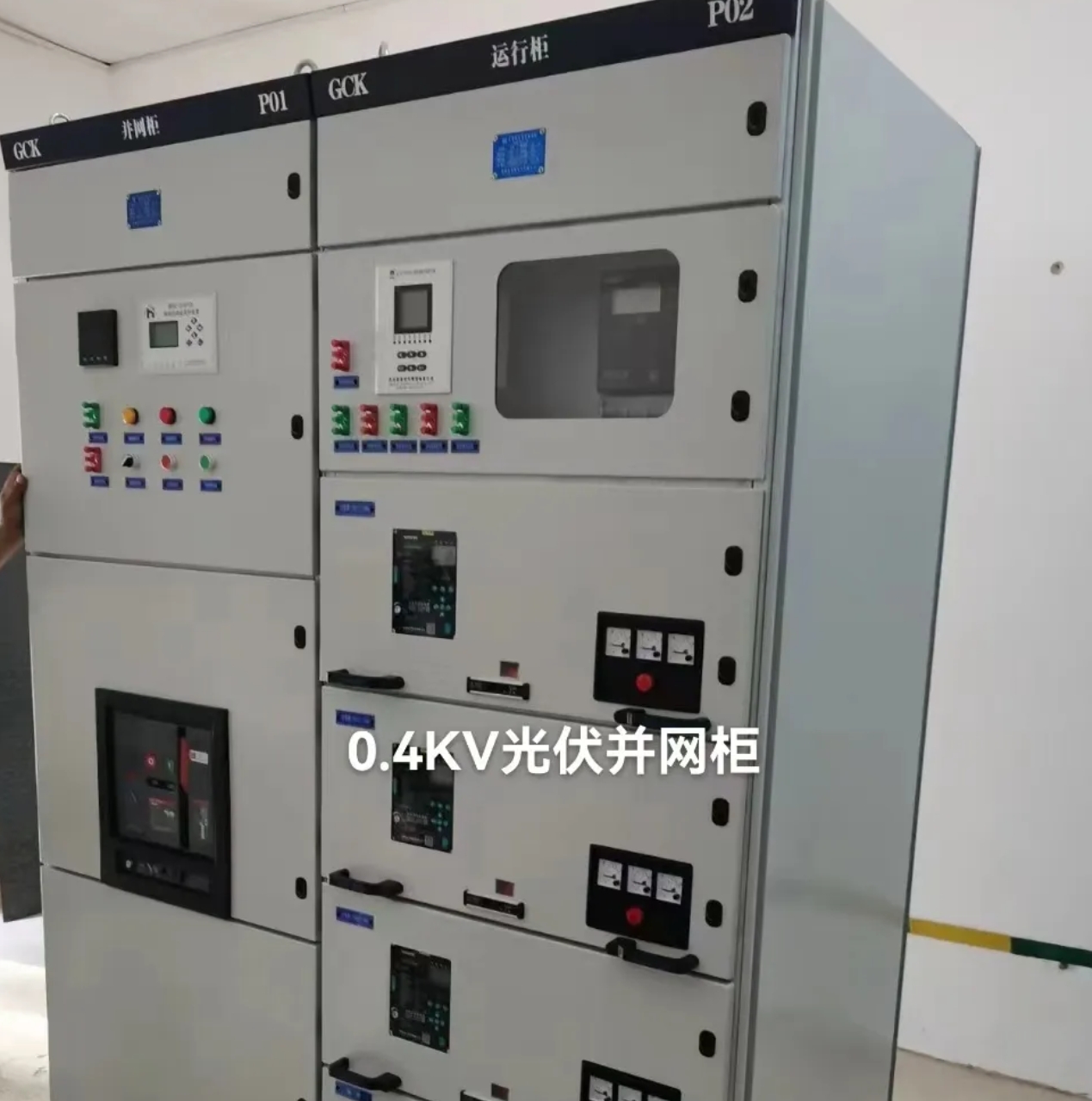

4. Объекты энергетики возобновляемых источников: Солнечные электростанции (СЭС), ветряные электростанции (ВЭС) — для распределения электроэнергии, полученной от инверторов, и защиты систем хранения энергии.

5. Государственные и муниципальные объекты: Административные здания, полицейские станции, пожарные части, объекты связи — для стабильной работы государственных услуг и систем коммуникаций.

6. Проекты реконструкции и модернизации: Идеально подходит для обновления старых систем электроснабжения, так как легко интегрируется в существующие электросети и не требует значительных строительных работ.

4. Материал и конструкция (модели)

4.1 Материалы

1. Корпус и рамы: Из холоднокатаной стали профилированного сечения толщиной 1.5–3 мм (рамы) и 1–2 мм (панели корпуса). Поверхность обрабатывается антикоррозийным покрытием — фосфатирование или электроцинкование (толщина слоя 8–12 мкм), с последующим静电喷涂 порошковым лакиром (цвет RAL 7035 — серый, или по запросу клиента). Это обеспечивает высокую устойчивость к коррозии, механическим повреждениям и влажности.

2. Выдвижные ящики: Из стали толщиной 1–1.5 мм с антикоррозийной обработкой. Каждый ящик оснащен уплотнительными материалами (силиконовая резина) для обеспечения герметичности и соответствия классу защиты. Рычаги и ролики для выдвижения выполнены из прочных пластиков или стали, обеспечивая плавную работу.

3. Изоляционные компоненты: Эпоксидная смола, стеклопластик, полиамид — материалы с высокой изоляционной прочностью, устойчивостью к температурам и химическим веществам. Все изоляционные материалы сертифицированы и соответствуют требованиям ГОСТ и ИЕС.

4. Проводники и соединения: Медные проводники с высокой электропроводностью (проводимость не менее 58 МС/м). Соединения выполнены с использованием клемм из стали или бронзы с платированием, обеспечивающих надежное контактное соединение и предотвращающее нагрев.

4.2 Конструктивные модели

1. Базовые модели GCK: Стандартные конфигурации с количеством выдвижных ящиков от 4 до 24. Предназначены для обычных условий эксплуатации (интерьер, сухой климат).

2. Модели с повышенным классом защиты (IP54): Озвучены дополнительными уплотнениями, защитными решетками и герметичными дверями. Предназначены для помещений с повышенной пыльностью, влажностью или внешнего монтажа (с защитой от осадков).

3. Модели с модулями автоматики и метража: Включают модули с реле защиты, счетчиками электроэнергии (индуктивными или электронными), системами сигнализации аварий и дистанционного мониторинга. Подходит для объектов с требованиями к точному учету электроэнергии и автоматическому управлению.

4. Модели для экстремальных климатических условий: С модификацией термостатических систем (подогреватель, вентилятор) для работы в температурном диапазоне от -40 °C до +55 °C. Предназначены для северных регионов или объектов с переменными температурами.

5. Технология производства

1. Проектирование и инженерия: Разработка конструкторской документации (чертежи, спецификации, схемы электрические) с учетом требований клиента, ГОСТ 14254-96, ГОСТ 26439.1-85 и международных стандартов ИЕС 61439-1. Использование САПР-систем (AutoCAD, SolidWorks) для оптимизации конструкции, проверки на прочность и компоновку компонентов.

2. Производство рам и корпуса: Разрез листов стали на ЧПУ-станках (лазерная или плазмогазовая резка) с высокой точностью (погрешность не более 0.1 мм). Гибка профилированной стали на бетонирующих станках. Сварка компонентов на автоматических сварочных станках (МАГ- сварка) с контролем качества швов с использованием ультразвукового контроля.

3. Антикоррозийная обработка: Фосфатирование поверхности для удаления ржавчины и образования защитного слоя. Электроцинкование для создания дополнительного антикоррозийного барьера. Сушка деталей в печах при температуре 120–150 °C.

4. Покраска: Электростатическое порошковое окрашивание рам и корпуса. Лакер просушивается в печах при температуре 180–200 °C, что обеспечивает прочность и устойчивость покрытия к сколу и истиранию.

5. Монтаж компонентов: Установка рамы шкафа, монтаж шины, установка выдвижных ящиков, монтаж автоматических выключателей, реле защиты, счетчиков электроэнергии и систем автоматики. Монтаж выполняется в чистых зонах с контролем влажности и пыли. Соединение проводников с использованием специализированного инструмента, контроль контактного сопротивления.

6. Комплексное тестирование: Проверка изоляционной прочности (импульсное напряжение 2 кВ, ток утечки не более 5 мА), проверка работоспособности коммутационных механизмов и блокировок, тестирование на короткий замыкание, проверка класса защиты (имитация пыли и воды для моделей IP54). Все испытания документируются в протоколах с указанием результатов.

7. Контроль качества и упаковка: Финальный визуальный контроль за качеством продукции, проверка соответствия документации. Упаковка шкафа в стрейч-пленку и деревянные ящики для защиты от механических повреждений и пыли во время транспортировки.

6. Правила монтажа и эксплуатации

6.1 Монтаж

1. Подготовка места монтажа: Место должно быть сухим, чистым, свободным от препятствий. Пол должен быть прочным, горизонтальным (погрешность не более 2 мм на 1 м) и способным выдерживать вес шкафа (от 150 кг до 800 кг в зависимости от модели). Необходимо обеспечить достаточное пространство для обслуживания (не менее 0.8 м спереди и 0.6 м сзади шкафа).

2. Фиксация корпуса: Шкаф устанавливается на специальные подставки или прямо на пол, фиксируется анкерами или болтами для предотвращения смещения при эксплуатации или вибрациях. При монтаже нескольких шкафов они соединяются между собой ремнями или соединительными пластинами для повышения жесткости.

3. Подключение проводников: Подключение входных и выходных низковольтных проводников выполняется квалифицированным персоналом с использованием инструмента с изолированными ручками. Перед подключением проверяется полное отключение напряжения. Проводники закрепляются в клеммах с достаточной усилием, чтобы предотвратить нагрев контактов. После подключения проводники убираются в специальные каналы для защиты от повреждений.

4. Тестирование после монтажа: Проверка изоляционной прочности, работоспособности всех коммутационных устройств и блокировок, проверка индикаторов работы. Проведение испытания на пустом ходу (без нагрузки) и испытания с номинальной нагрузкой. В случае выявления неисправностей выполняется их устранение перед полным пуском в эксплуатацию.

6.2 Эксплуатация

1. Регулярный осмотр: Ежемесячный визуальный осмотр корпуса (отсутствие повреждений, коррозии), уплотнений (отсутствие утечек), индикаторов работы (световые сигналы, показания счетчиков). Ежегодный детальный осмотр с измерением параметров (ток, напряжение, температура контактов) с использованием термовизионной камеры и мультиметра.

2. Обслуживание компонентов: Периодическая проверка и очистка контактов клемм (ежеквартально) для предотвращения нагревания. Проверка работоспособности автоматических выключателей и реле защиты (ежегодно). Замена изношенных компонентов на новые, соответствующие техническим требованиям шкафа.

3. Устранение аварий: При возникновении аварий (краткое замыкание, перегрузка) автоматические выключатели отключают поврежденную цепь. После устранения причины аварии выполняется проверка защитных устройств и тестирование перед повторным пуском в эксплуатацию. Запрещается принудительное включение выключателей без выявления и устранения причины аварии.

4. Персонал: Операция и обслуживание шкафа должны выполняться только квалифицированным персоналом с соответствующими разрешениями. Персонал должен использовать индивидуальные средства защиты (ИЗО) — резиновые перчатки, защитные очки, стальные туфли.

5. Документация: При эксплуатации необходимо хранить конструкторскую документацию, протоколы испытаний, журналы обслуживания и ремонта. Журнал должен содержать даты осмотров, результаты проверок, данные об авариях и их устранении.

7. Соответствие стандартам

Выдвижной шкаф низкого напряжения GCK полностью соответствует требованиям российских стандартов: ГОСТ 14254-96 «Шкафы и панели электрические. Общие технические условия», ГОСТ 26439.1-85 «Шкафы распределительные низковольтные. Общие технические условия», ГОСТ 5469-79 «Автоматические выключатели низковольтные. Общие технические условия». Также продукция соответствует международным стандартам ИЕС 61439-1 «Шкафы для оборудования низковольтного. Общие требования» и ИЕС 60947 «Коммутационное и защитное оборудование». ВШНВ GCK сертифицирован по системе ГОСТ Р, имеет свидетельства о государственной регистрации и соответствует требованиям безопасности и экологии.

Выдвижной шкаф низкого напряжения GCK является надежным, безопасным и современным решением для систем распределения электроэнергии низкого напряжения. Благодаря выдвижной обчатой конструкции, высококачественным материалам, строгим требованиям к производству и широкой адаптивности, он успешно применяется в различных отраслях промышленности и гражданской инфраструктуре, обеспечивая бесперебойную и безопасную работу электросистем.
